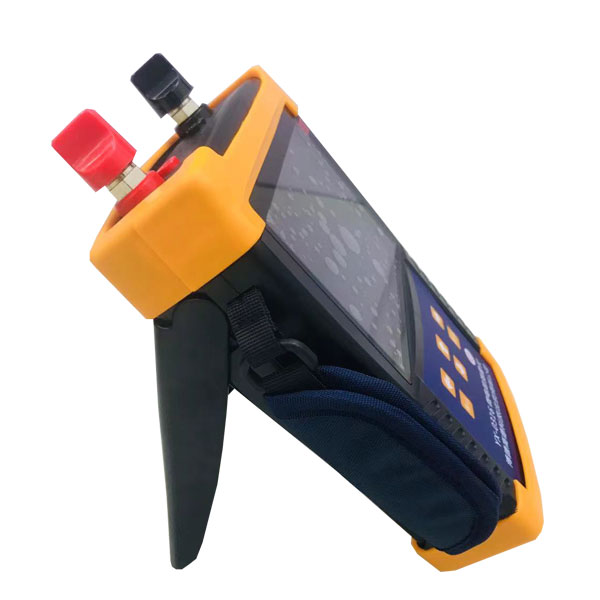

I+、 I-

電流輸出接線柱，最大輸出100A。

U+、U-

電壓輸入插孔，最大輸入5V。

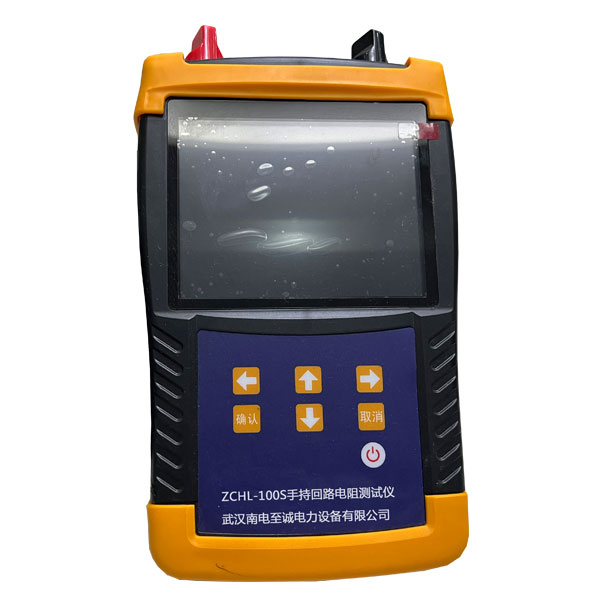

顯示屏

5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。

按鍵

操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。

儀器電源鍵。短按打開電源，長按關閉電源。如果沒有按鍵操作，5分鐘后儀器自動關機。

RS232接口

連接外置打印機。

充電接口

使用儀器專用充電器進行充電。

USB接口

外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。
